• Deviations from the Simple Theory

 doping을 많이한 p-n junction (p+n+)에 forward bias를 걸어준다고 가정해 봅시다

doping이 높게 되어있기 때문에 각각의 fermi level은 valance/conduction band와 매우 가까이 위치해 있습니다.

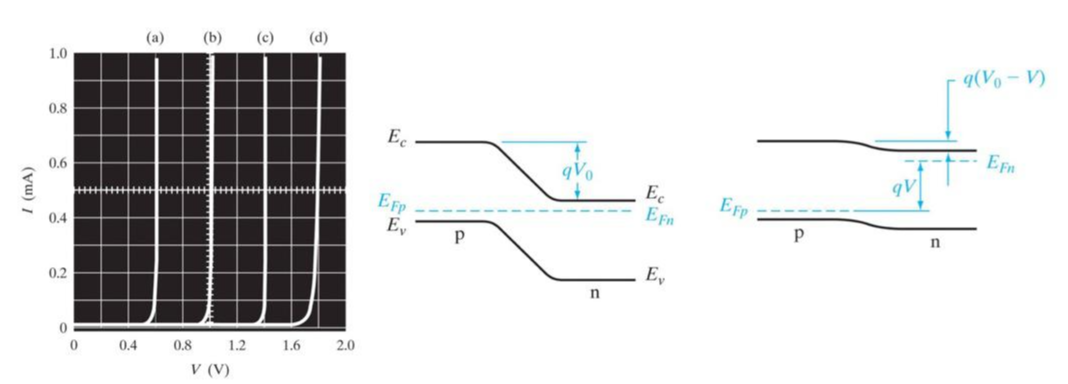

이 상황에서 band gap과 비슷한 전압을 걸어주게 되면 매우 많은 current가 흐르게 될것입니다. 위 그래프처럼 말이죠.

이렇게 limiting forward bias를 통해 생긴 폭발적인 전류 증가는 band gap voltage보다 조금 이전의 전압에서 일어나게 될 것입니다. band gap과 비슷한 전압을 걸어주었기 때문에 이 이전에서 급격히 전류가 증가하게 되는 것입니다.

결론적으로 band gap이 클수록 forward bias가 커야만 폭발적으로 전류가 증가할 수 있게 됩니다.



위 상황을 수식으로 정리해 보겠습니다.

우선 built-in-potential의 근사치는 다음과 같이 구할 수 있습니다.

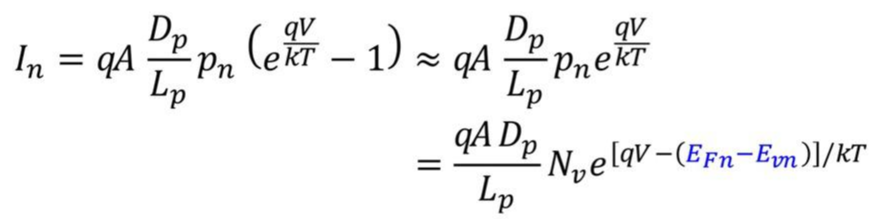

그리고 n type에 흐르는 전류를 구해보면,

V는 kT/q에 비해 매우 큰 값이기 때문에 위와같이 근사할 수 있게됩니다.



위 식에서 (E_Fn - E_vn)은 p+n에서 유의미하게 큰 값을 가지는 contact potential의 결정인자가 되고,

p+n+에서 band gap이 됨을 알 수 있습니다.



위와 같은 상황을 High-level injection이라고 합니다. 높은 carrier의 주입으로 늘어난 농도가 기존 농도보다 높아졌을 때의 상황을 말합니다.

이를 식으로 나타내면

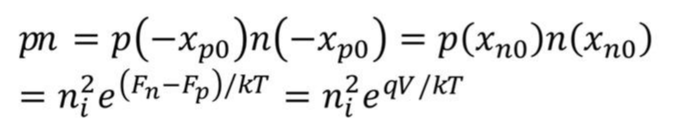

그리고 p(-x_o)에서는

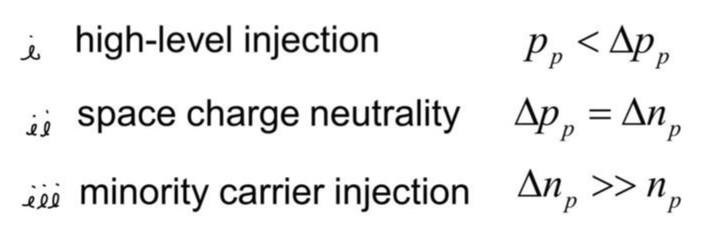

이때 우리는 다음 세가지 상황을 적용시킬 수 있습니다.

따라서 위 상황을 적용하면,

다음과 같이 전류의 기울기는 high-level injection으로 인해 변화한다는 것을 알 수 있습니다.





• Recombination in the Transition Region

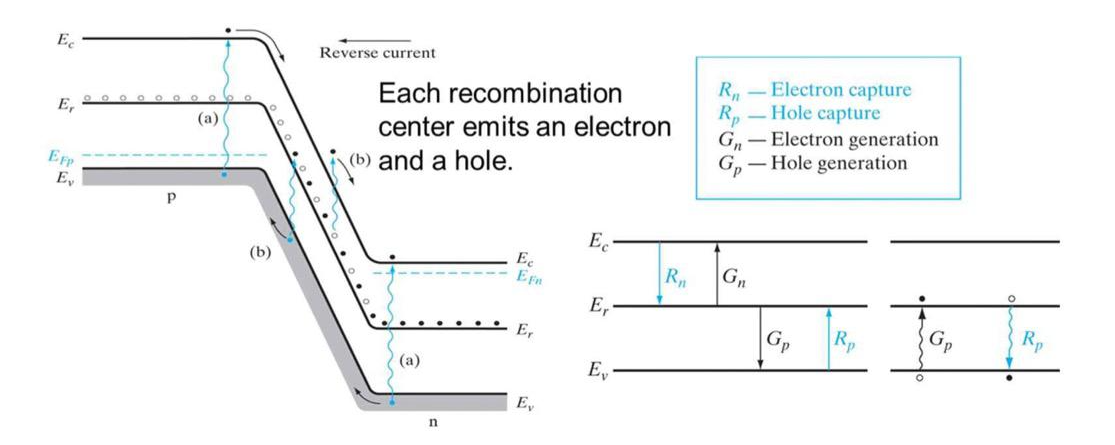

 앞 내용에서 transition region에서는 recombination이 일어나지 않는다고 가정하였습니다. 하지만 실제로는 recombination이 일어납니다.

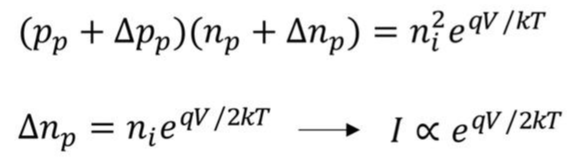

위와 같은 비율로 recombination이 일어나고, 이상적으로 흐르는 전류를 정리해 보면 다음과 같습니다.

여기서 n=1일 때는 low-level injection, transition region에서 recombination이 거의 없고,

n=2일 때는 high-level injection이거나 transition region에서 recombination이 일어나는 경우일 때 입니다.







• Generation in the Transition Region

p-n junction에 reverse bias를 걸어주면, transition영역에 carrier가 열E로 인해 generation됩니다. 상황을 살펴보면,

reverse bias를 걸어주면 → W증가 → 내부 generation으로 인해 EHPs증가 → 강한 E-field로 인해 carriet 휩쓸림

→ current 발생

의 매커니즘으로 전류가 흐르게 됩니다.

여기서 current는 W에 linear하게, (reverse bias voltage)^1/2 만큼 증가하게 됩니다.

이러한 generation current를 줄이기 위해서는,

                양단의 doping 농도를 증가시켜 W를 줄이는 방향으로 junction을 설계하면 됩니다.





• Ohmic Losses

 P-N Junction에 Ohm의 법칙의 관점에서 살펴봅시다.

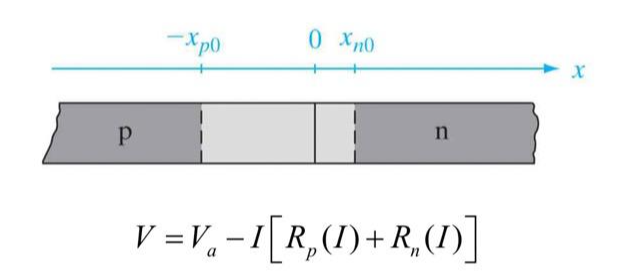

p형에 걸린 저항을 R_p, n형에 걸린 저항을 R_n이라 하고, junction에 걸린 전압을 V, 위 diode 전체에 걸린 전압을 V_a라 하면, 위와 같은 식으로 junction voltage를 나타낼 수 있습니다.



위 식에의 voltage drop부분을 통해 V_a만큼의 전압을 걸어주어도 이보다 적은 양의 전압이 junction에 걸림을 알 수 있습니다.

그리고 V의 감소는 I의 증가에 따라 천천히 일어남을 알 수 있고, I가 증가하면 carrier injection이 증가하게 되면서 R이 감소하게 되기 때문에 constant하지 않고 I에 따라 결정됨을 위 식을 통해 알 수 있습니다.







• Deviation from the Simple Theory - 결론

그럼 지금까지의 내용을 정리해서 reverse bias와 forward bias의 상황을 그래프로 나타내면 다음과 같습니다.

위 그래프의 각각 상황을 이해하고, 각 구간에서 사용되는 원리에 초점을 맞춰 공부하면 되겠습니다!









• Approximations to Diffused Junctions

p-n junction을 만들 때 경계면에 p와 n이 딱 나누어 떨어지게 만드는 것은 현실적으로 불가능 합니다.

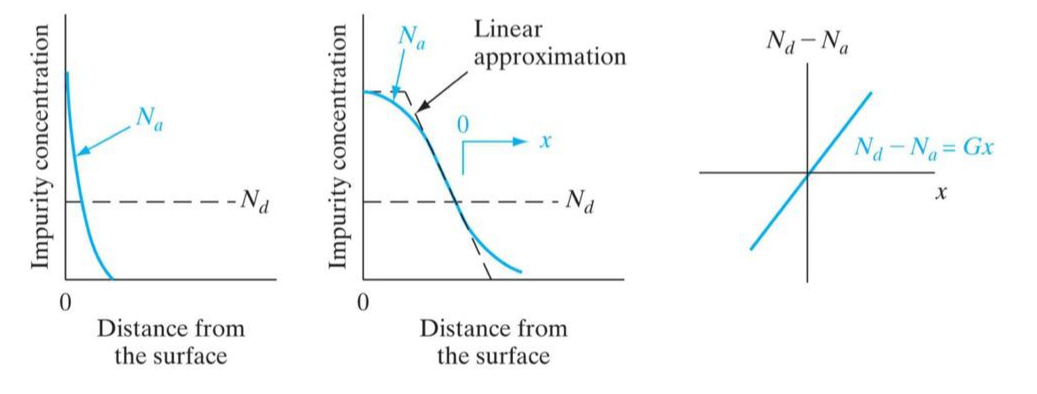

그래서 surface 주변에서 Na가 0이 되게, 급격하게 만든 junction을 (맨 왼쪽 그래프)

                                                                 Abrupt junction, Approximations라고 합니다.

반면 깊게 diffusion된 junction(deep drive-in diffusion)은 Graded junction이라고 합니다. (가운데 그래프)



맨 오른쪽 그래프를 보면 0에 가까운 부분은 Nd-Na=Gx의 형태를 보입니다.

G가 낮을수록 gradual한 junction이 되고 G가 무한대로 갈수록 abrupt한 junction이 됩니다.

graded junction의 그래프는 다음과 같이 볼 수 있습니다.



-W/2 ~ W/2 구간은 W사이에서 p와 n이 섞인 상태 입니다.

charge 농도는 Q=(qAGW^2)/8로 구할 수 있고 W가 증가할 수록 Q는 증가하게 됩니다.



---
